نظام ناقل علوي يعمل بالطاقة والحركة الحرة مع معدات رفع ونقل متكاملة لتخطيطات خطوط الطلاء المعقدة

معالجة مخصصة للمواد العلوية لإنتاج الطلاء الآلي

تم تصميم نظام نقل الطاقة والنقل الحر المزود بمعدات الرفع لخطوط إنتاج الطلاء الصناعي التي تتطلب نقلًا مرنًا لقطع العمل، والنقل العمودي، والتراكم، والحركة المتحكم فيها بين أقسام العملية المختلفة.

من خلال الجمع بين ناقل الطاقة والناقل العلوي الحر مع معدات الرفع والنقل، يمكن نقل قطع العمل ليس فقط أفقيًا عبر خط الإنتاج ولكن أيضًا عموديًا حيثما تتطلب العملية أو تخطيط المصنع.

يُعد هذا التكوين مفيدًا بشكل خاص لخطوط الطلاء التي تشتمل على محطات التحميل والتفريغ، أو تخطيطات الناقلات متعددة المستويات، أو نقاط نقل العمليات، أو المعالجة بالغمر، أو المناطق ذات ارتفاعات الناقل المختلفة.

يتم تخصيص النظام الكامل وفقًا لأبعاد قطعة العمل، والوزن، والقدرة الإنتاجية، وتدفق العملية، والارتفاع الواضح للمصنع، وترتيب معدات الطلاء.

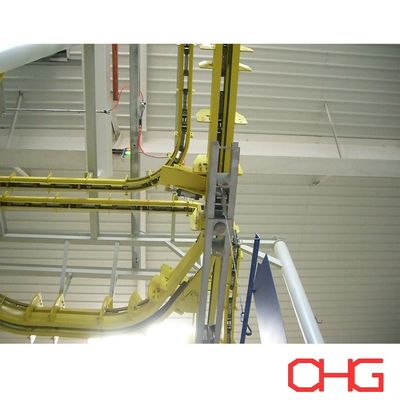

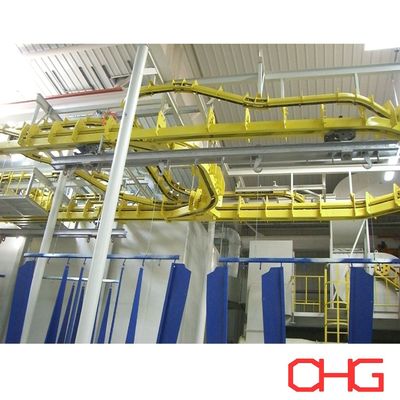

تكوين الطاقة والناقل الحر

يستخدم الناقل طاقة منفصلة ومسارات مجانية.

يحتوي مسار القوة على سلسلة القيادة التي توفر قوة النقل، بينما تسير الناقلات الفردية على المسار الحر. من خلال آليات المشاركة والتحرير الميكانيكية، يمكن للناقلات التحرك بشكل مستقل داخل نظام الناقل.

يسمح هذا الترتيب لشركات النقل بما يلي:

• التحرك من خلال أقسام العملية المستمرة

• التوقف في المحطات المخصصة

• تتراكم في المناطق العازلة

• يتم إطلاق سراحه بشكل فردي

• النقل بين أقسام الناقل

• تغيير المسارات عند الاقتضاء

• التنسيق مع معدات الرفع

بالمقارنة مع الناقل العلوي المستمر التقليدي، يوفر هذا مرونة أكبر لعمليات الطلاء بأوقات دورات مختلفة.

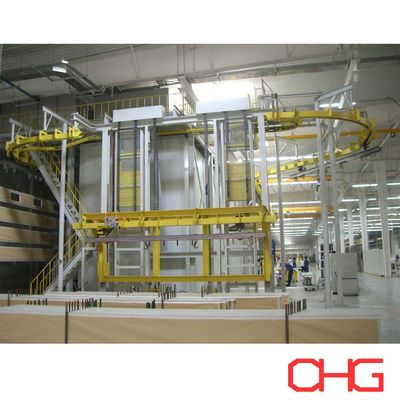

معدات الرفع المتكاملة

يوفر نظام الرفع حركة رأسية متحكم بها للحوامل أو قطع العمل في المواضع المحددة.

اعتمادًا على عملية الإنتاج، يمكن دمج معدات الرفع من أجل:

• رفع قطع العمل من مستوى التحميل إلى مستوى الناقل العلوي

• خفض الناقلات لسهولة التحميل أو التفريغ

• ربط أقسام الناقل على ارتفاعات مختلفة

• نقل المنتجات بين مناطق المعالجة

• دعم عمليات الغمر أو الغمس حيثما ينطبق ذلك

• تكييف مسار الناقل مع قيود ارتفاع المصنع

تم تصميم شوط الرفع، وسعة الحمولة، وطريقة النقل، وتسلسل التشغيل وفقًا للمشروع الفعلي.

تحميل وتفريغ مريحة

بالنسبة لقطع العمل الكبيرة أو الثقيلة أو التي يصعب التعامل معها، قد يكون التحميل مباشرة على ناقل علوي مرتفع أمرًا غير مريح.

يمكن لمحطة الرفع خفض الناقل إلى ارتفاع عمل أكثر ملاءمة للتحميل أو التفريغ. بعد تأمين المنتج، يتم رفع الناقل ونقله مرة أخرى إلى نظام النقل الرئيسي.

يمكن لهذا الترتيب:

• تبسيط التعامل مع قطع العمل

• تقليل الرفع غير الضروري من قبل المشغلين

• تحسين الوصول إلى الناقلات والشماعات

• دعم التعامل مع المنتجات الكبيرة

• ربط العمليات على مستوى الأرض مع وسائل النقل العامة

يمكن أن يتم التحميل والتفريغ يدويًا، أو بمساعدة رافعة شوكية، أو بالتنسيق مع معدات مناولة المواد الأخرى اعتمادًا على خصائص المنتج.

تصميم مخصص للحامل والشماعات

تم تصميم الناقلات وفقًا لقطع العمل الفعلية التي يتم نقلها.

تشمل اعتبارات التصميم ما يلي:

• الحد الأقصى لأبعاد الشغل

• الحد الأقصى للوزن

• عدد المنتجات لكل ناقل

• مركز الثقل

• التوجه شنقا

• إمكانية الوصول إلى الطلاء المطلوبة

• تباعد الناقل

• تخليص الناقل

• أبعاد فتح الفرن

• طريقة التحميل والتفريغ

• متطلبات الرفع

تساعد التركيبات والشماعات المناسبة في الحفاظ على ثبات قطعة العمل أثناء النقل، والرفع، والرش، والمعالجة، وعمليات الطلاء الأخرى.

تراكم الناقل والتخزين المؤقت

تسمح تقنية الطاقة والحرية للناقلات بالتراكم في مواقع محددة دون إيقاف الناقل بأكمله.

يمكن دمج مناطق التجميع:

• قبل كبائن الرش

• قبل معالجة الأفران

• بين العمليات ذات أوقات الدورة المختلفة

• في محطات التحميل

• في محطات التفريغ

• قبل رفع أو نقل المعدات

• في مناطق التفتيش

وهذا يوفر مخازن مؤقتة للإنتاج ويساعد في تنسيق معدات الطلاء التي تعمل بسرعات معالجة مختلفة.

توجيه الناقل المرن

يمكن تخصيص مسار الناقل وفقًا لعملية الطلاء ومساحة ورشة العمل المتاحة.

عند الحاجة، يمكن للمفاتيح وأقسام النقل أن تسمح لشركات النقل باتباع مسارات مختلفة داخل خط الإنتاج.

تتضمن التكوينات المحتملة ما يلي:

• طرق النقل الرئيسية والفرعية

• أقسام تجاوز العملية

• محطات طلاء متعددة

• مناطق تراكم منفصلة

• نقاط تحميل وتفريغ بديلة

• أقسام الناقل على ارتفاعات مختلفة

يمكن أن يكون التوجيه المرن مفيدًا بشكل خاص عند معالجة أنواع متعددة من المنتجات على نفس خط الطلاء.

التكامل مع معدات إنتاج الطلاء

يمكن دمج نظام النقل والرفع Power and Free مع عمليات ومعدات الطلاء المختلفة، بما في ذلك:

• أنظمة المعالجة بالرش

• أنظمة المعالجة المسبقة بالغمر

• أقسام تجفيف الرطوبة

• كبائن رش المسحوق

• معدات رش المسحوق الأوتوماتيكية

• محطات اللمس اليدوية

• معدات الطلاء السائل

• أفران المعالجة

• مناطق التبريد

• محطات التفتيش

• مناطق التحميل والتفريغ

يتم تنسيق تخطيط الناقل وتسلسل حركة الناقل مع تدفق العملية الكاملة أثناء الهندسة.

التحكم والتزامن المعتمد على PLC

يمكن دمج معدات النقل والرفع في نظام التحكم PLC وHMI الخاص بخط الإنتاج.

اعتمادا على تكوين المشروع، يمكن لنظام التحكم تنسيق:

• حركة الناقل

• كشف الناقل

• التوقف والإفراج عن المواقف

• تسلسل التراكم

• عمليات الرفع والإنزال

• آليات النقل

• سرعة الناقل

• توجيه العملية

• المعدات المتشابكة

• إنذارات الخطأ

• حالة التشغيل

يمكن تركيب أجهزة الاستشعار وأجهزة الكشف عن الموقع في المواقع الرئيسية لتنسيق حركة الناقل مع معدات الرفع والطلاء.

السلامة وحماية المعدات

يتم دمج تدابير السلامة المناسبة وفقًا لتخطيط المعدات، وحمولة الناقل، وعملية الرفع، وبيئة الإنتاج.

اعتمادًا على التطبيق، يمكن أن يشمل النظام ما يلي:

• أجهزة التوقف في حالات الطوارئ

• كشف موقف الناقل

• كشف موقف الرفع

• حماية الزائد

• التشابكات الميكانيكية

• تشابك الناقل

• التحكم في مقاومة الاصطدام عند الحاجة

• الحراسة الميكانيكية

• إنذارات الخطأ

• حماية المشغل حول مناطق الرفع والنقل

يتم تحديد تكوين السلامة التفصيلي أثناء هندسة المشروع.

المزايا الرئيسية

• نقل المواد الأفقي والرأسي:يتيح الجمع بين النقل العلوي ومعدات الرفع للناقلات إمكانية التنقل بين الارتفاعات المختلفة ومناطق المعالجة ضمن نظام واحد منسق لمعالجة المواد.
• تدفق الإنتاج المرن:يسمح التحكم الفردي في الناقل لقطع العمل بالتوقف والتراكم والنقل والاستمرار وفقًا لمتطلبات العملية الفعلية.
• تحسين استخدام مساحة ورشة العمل:يقلل النقل العلوي من إشغال المساحة الأرضية، في حين أن النقل الرأسي يجعل من الممكن تطوير تخطيطات الناقل وفقًا لظروف المصنع الحالية.
• التعامل مع قطع العمل بشكل أسهل:يمكن أن يؤدي خفض الناقلات في مواضع التحميل أو التفريغ إلى تبسيط عملية التعامل مع المنتجات الكبيرة أو الثقيلة.
• التخزين المؤقت للإنتاج:تساعد مناطق التراكم على تحقيق التوازن بين العمليات وأوقات الدورات المختلفة وتقليل تأثير الانقطاعات المؤقتة.
• مخصصة لقطع العمل المختلفة:تم تصميم سعة الحامل وتصميم الحظيرة ومعدات الرفع وتخطيط المسار ومنطق التحكم وفقًا للمنتجات الفعلية بدلاً من الاعتماد على تكوين قياسي ثابت.

التطبيقات النموذجية

يمكن استخدام أنظمة الطاقة والناقل الحر مع معدات الرفع في خطوط الطلاء من أجل:

• مكونات السيارات

• أجزاء الآلات

• الخزانات والمرفقات الكهربائية

• منتجات التدفئة والتهوية وتكييف الهواء

• المعدات الزراعية

• أثاث معدني

• أنظمة التخزين

• منتجات الصلب المصنعة

• مكونات صناعية كبيرة

• منتجات معدنية عامة

يعتمد التكوين المناسب على وزن قطعة العمل، وأبعادها، وعملية الطلاء، والقدرة الإنتاجية المطلوبة.

التكوين الفني

حلول النقل والرفع المخصصة

تم تصميم كل نظام ناقل للطاقة والمجاني وفقًا لعملية الإنتاج الخاصة بالعميل وظروف المصنع.

معلومات هندسية هامة تشمل:

• أبعاد قطعة العمل

• الحد الأقصى لوزن قطعة العمل

• المنتجات لكل الناقل

• القدرة الإنتاجية المطلوبة

• تدفق العملية

• تباعد الناقل

• متطلبات سرعة الناقل

• أبعاد المصنع وارتفاع واضح

• ارتفاع الرفع المطلوب

• طريقة التحميل والتفريغ

• مواقف التجميع

• توجيه الناقل

• تخطيط معدات الطلاء

• مستوى الأتمتة المطلوبة

بناءً على هذه المعلمات، يمكننا تطوير حل مخصص يغطي نظام الطاقة والمسار الحر، والناقلات، والشماعات، ومعدات الرفع، وأقسام التراكم، وآليات النقل، ونظام القيادة، والتحكم PLC، وحماية السلامة، والتكامل مع خط إنتاج الطلاء الكامل.

اتصل بنا لتزويدك بمعلومات قطعة العمل الخاصة بك، وعملية الطلاء، وتخطيط المصنع للحصول على اقتراح مخصص لنظام الطاقة والناقل الحر ونظام الرفع.
