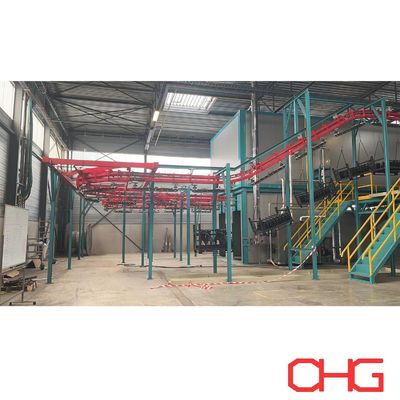

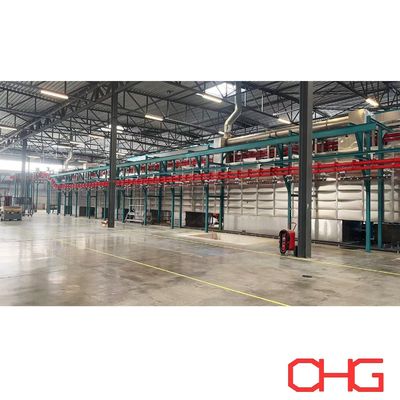

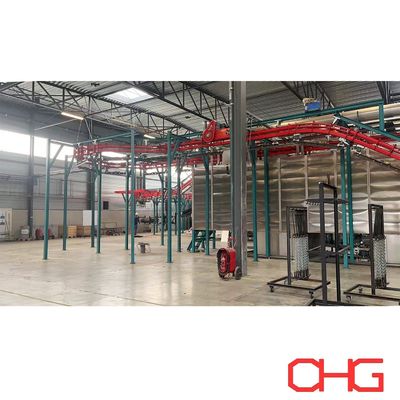

نظام ناقل علوي مقاوم للحرارة ومخصص للطاقة والحرية لخط الطلاء بالمسحوق

الطاقة ونظام النقل الحر لخطوط إنتاج الطلاء

التعامل المرن مع المواد العلوية لعمليات الطلاء الصناعية

يوفر نظام النقل الكهربائي والمجاني نقلًا مرنًا لقطع العمل لطلاء المسحوق الآلي، والطلاء السائل، والمعالجة المسبقة، وخطوط التشطيب الصناعية الأخرى.

على عكس الناقل العلوي التقليدي الذي يتحرك باستمرار، يفصل الناقل الكهربائي والمجاني مسار القيادة عن مسار الناقل. يسمح هذا الترتيب بإيقاف الناقلات الفردية وتجميعها وتحريرها ونقلها وفقًا لمتطلبات عمليات الإنتاج المختلفة.

بالنسبة لخطوط الطلاء التي تتضمن مراحل معالجة متعددة بأوقات معالجة مختلفة، فإن هذه المرونة تجعل من الممكن تنسيق تدفق المواد دون الحاجة إلى تحريك كل قطعة عمل بشكل مستمر بنفس السرعة.

كيف يعمل ناقل الطاقة والناقل الحر

يتكون النظام عادة من مسارين منسقين:

• مسار الطاقة: يحتوي على السلسلة المدفوعة بشكل مستمر والتي توفر القوة الدافعة.

• المسار الحر: يدعم الناقلات الفردية التي تنقل قطع العمل.

من خلال آليات المشاركة وفك الارتباط، يمكن للناقلات التحرك بسلسلة مدعومة أو البقاء ثابتة في مواقع محددة.

وهذا يتيح للمناطق المختلفة من خط الإنتاج أن تعمل وفقًا لمتطلبات العملية الخاصة بها.

على سبيل المثال، يجوز لشركات النقل:

• التحرك بشكل مستمر من خلال أقسام المعالجة

• التوقف عند محطات التحميل أو التفريغ

• تتراكم قبل حجيرة الرش

• انتظر قبل الدخول إلى فرن المعالجة

• النقل بين أقسام الناقل المختلفة

• اتبع طرق العملية المختلفة عند الاقتضاء

تم تصميم التكوين الفعلي للناقل وفقًا لعملية الطلاء، وخصائص قطعة العمل، والقدرة الإنتاجية، وتخطيط المصنع.

الميزات الرئيسية

حركة الناقل المستقلة

إحدى المزايا الرئيسية لناقل الطاقة والناقل الحر هي القدرة على التحكم في الناقلات الفردية بشكل مستقل داخل نظام الناقل الشامل.

يمكن أن تكون شركات النقل:

• منقول

• توقف

• متراكمة

• مطلق سراحه

• مفهرسة

• يتم نقلها بين أقسام العملية

وهذا يوفر مرونة إنتاج أكبر بكثير من الناقل العلوي المستمر الأساسي.

تراكم الناقل

تتطلب قطع العمل في كثير من الأحيان أوقات بقاء مختلفة أثناء معالجة السطح، والرش، والمعالجة، والتبريد، والفحص، ومراحل الإنتاج الأخرى.

تسمح مناطق التجميع للناقلين بالانتظار دون إيقاف نظام الناقل بأكمله.

وهذا مفيد بشكل خاص لموازنة تدفق الإنتاج بين المعدات ذات أوقات الدورات المختلفة.

تخطيط الناقل العلوي

يساعد تركيب الناقل العلوي على الاستفادة بكفاءة من مساحة ورشة العمل المتاحة.

يمكن للنظام نقل قطع العمل فوق مناطق الإنتاج مع ترك مساحة أرضية أكبر متاحة لما يلي:

• معدات المعالجة المسبقة

• أكشاك الرش

• أنظمة استعادة المسحوق

• أفران

• محطات المشغل

• تخزين المواد

• الوصول إلى الصيانة

يمكن تكييف توجيه الناقل مع أبعاد المصنع المتوفرة وترتيب المعدات.

ناقلات وشماعات مخصصة

يتم تحديد تصميم الناقل وفقًا للمنتجات الفعلية التي يتم نقلها.

تشمل العوامل الهندسية المهمة ما يلي:

• أبعاد قطعة العمل

• وزن المنتج الفردي

• عدد المنتجات لكل ناقل

• مركز الثقل

• التوجه شنقا

• التباعد المطلوب

• إمكانية الوصول إلى الطلاء

• تخليص الفرن

• طريقة التحميل والتفريغ

يمكن تطوير حاملات وشماعات مختلفة للمكونات خفيفة الوزن، أو المنتجات المصنعة الكبيرة، أو قطع العمل الصناعية الثقيلة.

توجيه الإنتاج المرن

عندما تتطلب عملية الإنتاج ذلك، يمكن أن يشتمل ناقل الطاقة والناقل الحر على مفاتيح وأقسام نقل لإنشاء مسارات مواد مختلفة.

يمكن أن يكون هذا مفيدًا عندما:

• تتطلب المنتجات المختلفة عمليات طلاء مختلفة

• تحتاج بعض قطع العمل إلى تجاوز مرحلة العملية

• تشترك طرق الإنتاج المتعددة في المعدات المشتركة

• المناطق العازلة مطلوبة

• يتم استخدام محطات تحميل أو تفريغ مختلفة

يجب تحديد متطلبات التوجيه أثناء مرحلة تصميم خط الإنتاج وفقًا لتدفق العملية الفعلي.

التكامل مع معدات الطلاء

يمكن دمج ناقل الطاقة والناقل الحر مع أقسام مختلفة من خط إنتاج الطلاء الكامل، بما في ذلك:

• أنظمة المعالجة بالرش

• أنظمة المعالجة المسبقة بالغمر

• أفران تجفيف الرطوبة

• كبائن رش المسحوق

• معدات رش المسحوق الأوتوماتيكية

• محطات اللمس اليدوية

• أكشاك الطلاء السائل

• أفران المعالجة

• مناطق التبريد

• محطات التفتيش

• مناطق التحميل والتفريغ

يتم تنسيق تخطيط الناقل مع ترتيب المعدات للحفاظ على موضع قطع العمل المناسب وتوقيت العملية في جميع أنحاء خط الإنتاج.

نظام التحكم بالناقل

يمكن دمج الناقل في نظام التحكم الشامل PLC وHMI لخط الطلاء.

اعتمادًا على تكوين المشروع، قد يقوم نظام التحكم بإدارة:

• حركة الناقل

• وظائف التوقف والإفراج

• مناطق التجمع

• سرعة الناقل

• توجيه العملية

• المعدات المتشابكة

• تحديد المواقع الشغل

• تسلسل الإنتاج

• إنذارات الخطأ

• حالة التشغيل

يمكن دمج أجهزة الاستشعار وأجهزة الكشف في المواقع الرئيسية لمراقبة موقع الناقل وتنسيق حركة الناقل مع معدات الإنتاج الأخرى.

السلامة والحماية التشغيلية

يتطلب نظام الطاقة والناقل الحر حماية ميكانيكية وكهربائية مناسبة وفقًا لتصميمه وظروف التشغيل.

اعتمادًا على المشروع، يمكن للنظام أن يتضمن:

• أجهزة التوقف في حالات الطوارئ

• كشف الناقل

• حماية الزائد

• تشابك الناقل

• مراقبة الموقف

• الحراسة الميكانيكية

• التحكم في مقاومة الاصطدام عند الحاجة

• إشارة الخطأ والإنذار

يتم تحديد ترتيبات السلامة وفقًا لتكوين الناقل وخصائص قطعة العمل وبيئة التشغيل ومتطلبات المشروع المعمول بها.

مزايا خطوط إنتاج الطلاء

• توقيت العملية المرنة:يمكن أن تتطلب عمليات الطلاء المختلفة فترات إقامة مختلفة جدًا. التحكم المستقل في الناقل يجعل من السهل تنسيق هذه المراحل ضمن نظام إنتاج واحد.
• التخزين المؤقت للإنتاج:يؤدي تراكم الناقل إلى إنشاء مخازن مؤقتة بين أقسام العملية، مما يساعد على تقليل تأثير الانقطاعات المؤقتة على الخط بأكمله.
• الاستخدام الفعال لورشة العمل:يعمل الترتيب العلوي على تقليل مساحة الأرضية التي تشغلها معدات نقل المواد.
• تقليل التعامل اليدوي:بمجرد تحميل قطع العمل على الناقلات، يمكن للناقل نقلها تلقائيًا بين مراحل الإنتاج المتعددة.
• القدرة على التكيف مع المنتجات المختلفة:يمكن تطوير ناقلات مخصصة، وترتيبات التعليق، ومناطق التراكم، والتوجيه لعائلات قطع العمل المختلفة.
• التكامل مع الأتمتة:يمكن للناقل التواصل مع معدات الرش، الأفران، أنظمة المعالجة المسبقة، ومعدات المعالجة الأخرى من خلال نظام التحكم في خط الإنتاج.

التطبيقات النموذجية

تنطبق أنظمة الطاقة والناقل الحر على نطاق واسع على منتجات معالجة خطوط الطلاء الصناعية مثل:

• مكونات السيارات

• أثاث معدني

• الخزانات والمرفقات الكهربائية

• منتجات التدفئة والتهوية وتكييف الهواء

• مكونات الآلات

• المعدات الزراعية

• أبواب وإطارات معدنية

• رفوف التخزين والرفوف

• الهياكل الفولاذية المصنعة

• المنتجات المعدنية الصناعية العامة

يمكن تصميم النظام لأبعاد قطع العمل المختلفة ومتطلبات التحميل وفقًا للمشروع المحدد.

ناقل الطاقة والناقل الحر مقابل الناقل العلوي المستمر

يجب اختيار نوع الناقل المناسب وفقًا لقدرة الإنتاج، وخصائص قطعة العمل، وتوقيت العملية، ومتطلبات الأتمتة، وميزانية المشروع.

طاقة مخصصة وتصميم ناقل مجاني

تم تصميم ناقلات الطاقة والناقلات المجانية وفقًا لخط الإنتاج الفعلي بدلاً من اختيارها كنظام قياسي ثابت.

تتضمن معلومات التصميم المهمة ما يلي:

• أبعاد قطعة العمل

• الحد الأقصى لوزن قطعة العمل

• المنتجات لكل الناقل

• القدرة الإنتاجية المطلوبة

• متطلبات سرعة الناقل

• تباعد الناقل

• طريقة التحميل والتفريغ

• تدفق العملية

• مواقف التراكم المطلوبة

• أبعاد المصنع وارتفاع واضح

• تخطيط المعدات

• التوجيه المطلوب

• متطلبات الأتمتة

على أساس هذه المعلمات، يمكننا تطوير حل ناقل مخصص يغطي تخطيط المسار، تصميم الناقل، ترتيب التعليق، نظام القيادة، أقسام التراكم، آليات النقل، نظام التحكم، والتكامل مع خط إنتاج الطلاء الكامل.

اتصل بنا لتزويدك بمعلومات قطعة العمل ومتطلبات الإنتاج وتخطيط المصنع للحصول على حل مخصص للطاقة والناقل المجاني.
