خط المعالجة المسبقة الشاملة لتنظيف السطح المعدني والتكييف الكيميائي قبل تطبيق طبقة مسحوق

نظام المعالجة المسبقة للرش الأوتوماتيكي لخطوط طلاء المسحوق

تحضير الأسطح المعدنية الصناعية قبل طلاء المسحوق

يعد نظام المعالجة المسبقة بالرش جزءًا أساسيًا من خط إنتاج طلاء المسحوق الكامل. وتتمثل وظيفتها الأساسية في إزالة الزيت والأوساخ وبقايا المعالجة والملوثات الأخرى من قطع العمل المعدنية أثناء تحضير الركيزة كيميائيًا لتطبيق المسحوق لاحقًا.

أثناء التشغيل، تنتقل قطع العمل عبر أقسام المعالجة المغلقة حيث يتم تطبيق حلول التنظيف والشطف ومعالجة التحويل من خلال فوهات الرش المرتبة بشكل استراتيجي. تساعد عملية المعالجة المسبقة التي تم تكوينها بشكل صحيح على تحسين التصاق طلاء المسحوق، والحماية من التآكل، واتساق التشطيب العام.

يمكن تخصيص تسلسل العملية، والمواد الكيميائية المعالجة، وعدد المراحل، وأبعاد المعدات، ومعلمات التشغيل وفقًا لمواد قطعة العمل، وحالة السطح، والقدرة الإنتاجية، وأداء الطلاء المطلوب.

كيف يعمل نظام المعالجة المسبقة للرش

يتم نقل قطع العمل عبر سلسلة من مناطق المعالجة بواسطة ناقل خط الإنتاج. تقوم المضخات بتدوير سوائل العملية المطلوبة من الخزانات الفردية إلى أنابيب الرش والفوهات الموضوعة حول قطع العمل.

تؤدي كل مرحلة وظيفة تنظيف أو شطف أو معالجة كيميائية محددة قبل انتقال المنتجات إلى القسم التالي.

قد تشمل العملية النموذجية ما يلي:

إزالة الشحوم ← شطف الماء ← معالجة التحويل ← شطف الماء ← الشطف النهائي ← تجفيف الرطوبة

يمكن دمج مراحل معالجة إضافية حيثما تتطلب مواصفات المنتج أو الطلاء.

مراحل المعالجة الرئيسية

1. إزالة الشحوم والتنظيف

تعمل المعالجة الكيميائية الأولى على إزالة التلوث المتراكم أثناء التصنيع والتصنيع والتخزين والمناولة.

تشمل الملوثات النموذجية ما يلي:

• الزيت والشحوم

• الغبار والأوساخ

• سوائل التصنيع

• بصمات الأصابع

• مخلفات التصنيع

• تلوث سطحي آخر

يتم رش محلول التنظيف على قطع العمل من خلال فوهات متعددة لتوفير اتصال فعال مع الأسطح المطلوبة.

تؤدي إزالة الشحوم الشاملة إلى إنشاء ركيزة نظيفة وإعداد قطعة العمل للمعالجة الكيميائية اللاحقة.

2. شطف الماء

بعد إزالة الشحوم، تمر المنتجات عبر قسم شطف واحد أو أكثر.

تقوم مراحل الشطف بإزالة مواد التنظيف الكيميائية والملوثات المتبقية من قطعة العمل قبل عملية المعالجة التالية.

يساعد الشطف الفعال أيضًا على:

• تقليل المرحل الكيميائي

• الحد من التلوث بين خزانات العملية

• الحفاظ على ظروف حمام أكثر استقرارا

• تحسين الاتساق العام للمعالجة

يمكن دمج مراحل الشطف المتعددة أو الشطف المتتالي وفقًا لمتطلبات العملية.

3. تكييف السطح

عندما تتطلب العملية الكيميائية المختارة، يمكن دمج مرحلة تكييف السطح قبل معالجة التحويل.

بدلاً من مجرد زيادة خشونة السطح، يتم استخدام هذه المرحلة لإنشاء حالة سطح أكثر ملاءمة وموحدة لعملية التحويل اللاحقة.

تعتمد متطلبات تكييف السطح على مادة الركيزة وكيمياء المعالجة المسبقة المختارة.

4. علاج التحويل

بعد التنظيف والشطف، يمكن أن يخضع السطح المعدني لمعالجة تحويل مناسبة لتحسين التصاق الطلاء وأداء التآكل.

اعتمادًا على الركيزة ومتطلبات المشروع، قد تشمل خيارات العلاج ما يلي:

• فوسفات الحديد

• فوسفات الزنك

• عمليات طلاء التحويل الأخرى

• التخميل عند الاقتضاء

يجب اختيار العملية الكيميائية الدقيقة وفقًا لمواد قطعة العمل، ومقاومة التآكل المطلوبة، ومواصفات طلاء المسحوق، ومعايير الجودة المطبقة.

5. الشطف النهائي

بعد معالجة التحويل، يؤدي الشطف الإضافي إلى إزالة المخلفات الكيميائية غير المرغوب فيها قبل التجفيف.

يمكن تصميم تكوين الشطف النهائي وفقًا للعملية الكيميائية المحددة وجودة السطح المطلوبة.

عند الضرورة، يمكن أيضًا دمج الماء المنقى أو منزوع الأيونات في مراحل الشطف النهائية.

6. تجفيف الرطوبة

قبل الدخول إلى حجرة رش المسحوق، يجب إزالة الماء المتبقي من قطع العمل المعالجة.

يوفر قسم التجفيف تسخينًا متحكمًا لضمان وصول المنتجات إلى مرحلة تطبيق المسحوق بأسطح جافة بدرجة كافية.

تساعد إزالة الرطوبة بشكل مناسب على تقليل عيوب الطلاء وتوفر ظروفًا مستقرة لرش المسحوق الكهروستاتيكي.

نظام تداول الرش

يعد الدوران الفعال للسائل جزءًا مهمًا من معدات المعالجة المسبقة.

يمكن أن تشتمل كل مرحلة من مراحل العملية على مكونات مثل:

• خزانات العملية

• مضخات الدورة الدموية

• أنابيب الرش

• فوهات الرش

• المرشحات

• معدات التدفئة

• التحكم في مستوى السائل

• الأنابيب والصمامات

تم تصميم ترتيب فوهة الرش وفقًا لأبعاد قطعة العمل وهندستها لتوفير تغطية معالجة فعالة.

يتم اختيار سعة المضخة، وضغط الرش، وكمية الفوهة، وترتيب الأنابيب وفقًا لمتطلبات العملية الفعلية بدلاً من استخدام تكوين قياسي ثابت.

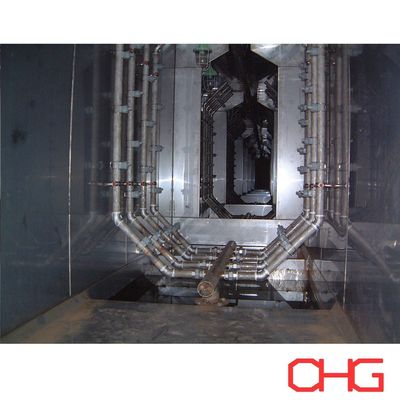

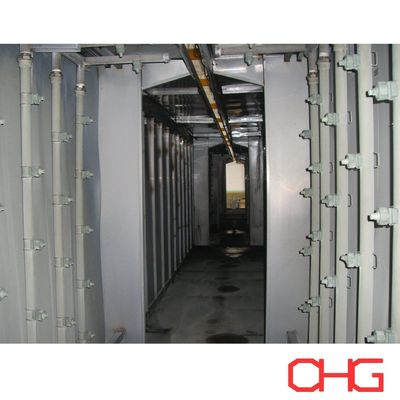

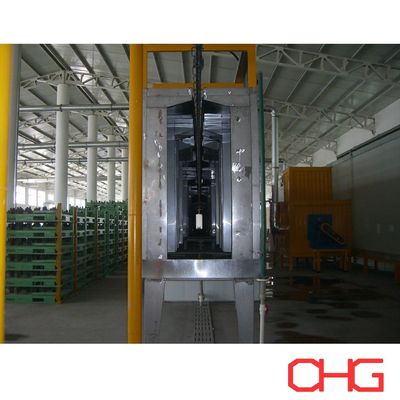

نفق المعالجة المسبقة المغلقة

عادةً ما يتم وضع أقسام معالجة الرش داخل نفق المعالجة المسبقة لاحتواء سوائل الرش والعمليات الكيميائية الفردية المنفصلة.

ويمكن تصنيع النفق وخزانات المعالجة من مواد مناسبة مقاومة للتآكل حسب المواد الكيميائية المستخدمة في كل مرحلة معالجة.

يمكن أن يشمل تصميم المعدات ما يلي:

• أبواب الوصول

• مناطق التفتيش

• ترتيبات الصرف الصحي

• احتواء الضباب

• الوصول إلى الصيانة

• الفصل بين مناطق العلاج

يتم تحديد الطول الإجمالي للنفق من خلال سرعة الناقل، ووقت المعالجة المطلوب، وعدد مراحل العملية، وأبعاد قطعة العمل.

التحكم الآلي في العمليات

يمكن دمج نظام المعالجة المسبقة مع نظام التحكم PLC وHMI الخاص بخط الإنتاج.

اعتمادا على متطلبات المشروع، يمكن للنظام التحكم أو المراقبة:

• درجة حرارة الحمام

• تشغيل المضخة

• ضغط الرش

• مستوى السائل

• معدات التدفئة

• تشغيل الناقل

• تسلسل العملية

• حالة المعدات

• شروط الإنذار

يمكن أيضًا مراقبة التركيز الكيميائي أو إدارته باستخدام الأدوات المناسبة وأنظمة الجرعات الكيميائية عند الاقتضاء.

يساعد التحكم المركزي في الحفاظ على ظروف التشغيل القابلة للتكرار وتبسيط إدارة الإنتاج.

المزايا الرئيسية

• تنظيف السطح بكفاءة:يوفر دوران الضغط العالي وفوهات الرش المرتبة بشكل صحيح تنظيفًا فعالاً ومعالجة كيميائية للمكونات المعدنية المنقولة باستمرار.
• جودة المعالجة المتسقة:تساعد ظروف العملية الخاضعة للرقابة في الحفاظ على إعداد السطح القابل للتكرار قبل تطبيق المسحوق.
• تحسين التصاق الطلاء:تؤدي إزالة التلوث وتطبيق معالجة التحويل المناسبة إلى إنشاء ركيزة مناسبة لطلاء المسحوق اللاحق.
• حماية محسنة من التآكل:يمكن لعملية المعالجة المسبقة المختارة بشكل صحيح أن تساهم بشكل كبير في مقاومة التآكل لنظام الطلاء الكامل.
• الإنتاج المستمر:تتكامل المعالجة المسبقة بالرش بسهولة مع خطوط طلاء المسحوق المنقولة، مما يسمح لقطع العمل بالتحرك بشكل مستمر من المعالجة السطحية إلى التجفيف وتطبيق المسحوق.
• تكوين العملية المرنة:يمكن تكييف عدد مراحل المعالجة والعمليات الكيميائية وأبعاد النفق ونظام الرش ومستوى الأتمتة مع التطبيق المحدد.

التطبيقات النموذجية

يمكن استخدام أنظمة المعالجة المسبقة بالرش لمجموعة واسعة من المنتجات المعدنية الصناعية، بما في ذلك:

• مكونات السيارات

• الخزانات والمرفقات الكهربائية

• أثاث معدني

• رفوف التخزين والرفوف

• مكونات التدفئة والتهوية وتكييف الهواء

• أجزاء الآلات

• المعدات الزراعية

• أبواب وإطارات معدنية

• منتجات الصلب المصنعة

• المكونات المعدنية الصناعية العامة

يمكن تطوير تكوينات عملية مختلفة للصلب والفولاذ المجلفن والألمنيوم وغيرها من الركائز المناسبة.

حلول المعالجة المسبقة للرذاذ المخصصة

يتم تصميم كل نظام معالجة مسبقًا وفقًا لمنتجات العميل وأداء الطلاء المطلوب.

تتضمن المعلومات المهمة لتصميم النظام ما يلي:

• مادة الشغل

• الحد الأقصى للأبعاد والوزن

• حالة السطح قبل العلاج

• القدرة الإنتاجية المطلوبة

• سرعة الناقل

• أداء التآكل المطلوب

• عملية المعالجة الكيميائية

• مقاسات المصنع المتوفرة

• نوعية المياه وظروف العرض

• مصدر طاقة التدفئة

• متطلبات معالجة مياه الصرف الصحي

• مستوى الأتمتة المطلوبة

بناءً على هذه المعلمات، يمكننا تطوير حل مخصص يغطي عملية المعالجة المسبقة، ونفق الرش، وخزانات المعالجة، ومضخات التدوير، وترتيب الفوهة، ونظام التسخين، وقسم تجفيف الرطوبة، ونظام التحكم، والتكامل مع خط طلاء المسحوق الكامل.

اتصل بنا لتزويدك بقطعة العمل ومعلومات الإنتاج الخاصة بك للحصول على اقتراح مخصص لنظام المعالجة المسبقة بالرش.
