خط طلاء مسحوق أوتوماتيكي بنظام ناقل الطاقة والحرية لحلول طلاء مكونات المعادن الصناعية المرنة

خط إنتاج مسحوق الطلاء الأوتوماتيكي مع الطاقة والناقل الحر

حل طلاء صناعي مرن للمكونات المعدنية المختلفة

تم تصميم خط إنتاج طلاء المسحوق الأوتوماتيكي هذا للمكونات المعدنية ذات الأبعاد والأشكال والخصائص الهيكلية المختلفة. يجمع النظام بين تطبيق المسحوق الآلي والتعامل المرن مع المواد لتوفير جودة طلاء مستقرة وإنتاج فعال لمجموعة واسعة من المنتجات الصناعية.

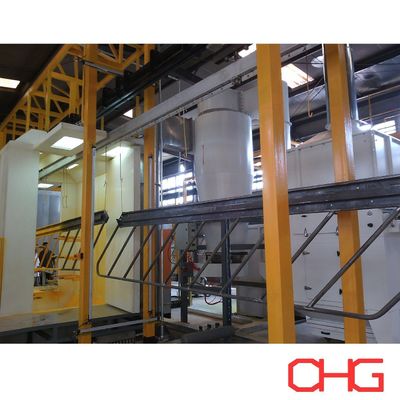

كابينة رش المسحوق مصنوعة من مادة PVC المتينة، مما يوفر مقاومة كيميائية جيدة وأداء موثوق به في بيئات الطلاء الصناعية.

لتطبيق المسحوق، يتم دمج مسدسات الرش الكهروستاتيكية الأوتوماتيكية مع محطات اللمس اليدوية. يتعامل الرش التلقائي مع عملية الطلاء الأولية، بينما يوفر الرش اليدوي تغطية إضافية للزوايا والمناطق الغائرة وهندسة قطع العمل المعقدة.

يعتمد الخط نظام ناقل علوي للطاقة وحرية، بينما يتم إجراء التحميل والتفريغ يدويًا. يوفر هذا التكوين توازنًا عمليًا بين الأتمتة ومرونة الإنتاج والتعامل الفعال مع قطع العمل.

الميزات الرئيسية

• مناسبة للأجزاء المعدنية بمختلف الأحجام والأشكال

• كابينة رش مسحوق PVC

• تطبيق مسحوق كهرباء أوتوماتيكي

• الرش اليدوي الإضافي

• الطاقة والناقل العلوي المجاني

• التحميل والتفريغ اليدوي

• ترتيب إنتاج مرن

• هندسة مخصصة وفقا لمتطلبات الشغل

رش البودرة آلياً ويدوياً

يجمع قسم الرش بين مسدسات الرش الأوتوماتيكية وإمكانية الطلاء اليدوي.

يوفر الرش الأوتوماتيكي تطبيق مسحوق قابل للتكرار على أسطح قطعة العمل الرئيسية، مما يساعد على تحسين كفاءة الإنتاج وتماسك الطلاء.

بالنسبة للمكونات ذات الهياكل المعقدة، يمكن للمشغلين إجراء رش تهذيب يدوي على مناطق مثل:

• الزوايا والحواف

• أقسام راحة

• المناطق الملحومة

• الأسطح غير النظامية

• الأماكن التي يصعب الوصول إليها

يسمح هذا التكوين الهجين لخط الإنتاج بمعالجة مجموعة واسعة من المنتجات مع الحفاظ على جودة التشطيب المستقرة.

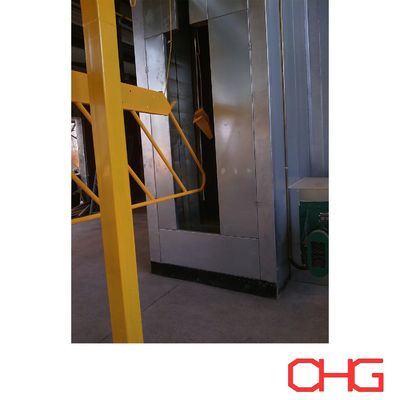

كابينة رش مسحوق PVC

تستخدم كابينة المسحوق هيكل PVC المصمم لتطبيقات طلاء المسحوق الصناعي.

يمكن تصميم تكوين المقصورة وفقًا لما يلي:

• الحد الأقصى لأبعاد الشغل

• عدد بنادق الرش الأوتوماتيكية

• متطلبات الرش اليدوي

• ترتيب الناقل

• طريقة استعادة المسحوق

• القدرة الإنتاجية المطلوبة

تعمل أنظمة الاستخراج والاسترداد مع الكشك للحفاظ على بيئة رش مناسبة وجمع المسحوق الزائد.

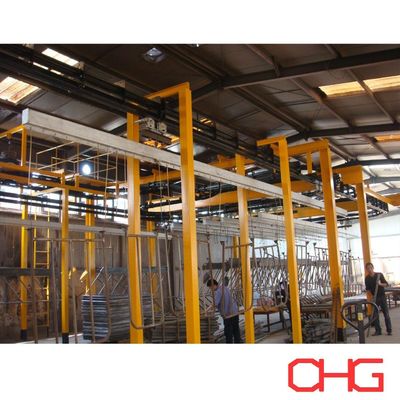

الطاقة والناقل العلوي المجاني

يستخدم خط الإنتاج ناقل الطاقة والمجاني لنقل قطع العمل عبر أقسام المعالجة المختلفة.

على عكس الناقل التقليدي الذي يتحرك باستمرار، يوفر نظام الطاقة والحر مرونة أكبر في التحكم في حركة الناقل وتدفق الإنتاج.

اعتمادًا على تصميم العملية، يمكن أن تكون الناقلات:

• يتم نقلها بين مراحل الإنتاج

• توقف في المواقف المخصصة

• تتراكم عند الضرورة

• صدر وفقا لمتطلبات العملية

تكون هذه المرونة مفيدة بشكل خاص عندما تتطلب أقسام المعالجة المختلفة أوقات تشغيل مختلفة.

يتم تخصيص توجيه الناقل، وتباعد الناقل، وتصميم الحظيرة، وقدرة التحميل، وسرعة التشغيل وفقًا لقطع العمل الفعلية ومتطلبات الإنتاج.

التحميل والتفريغ اليدوي

يتم تحميل قطع العمل يدويًا وإزالتها من نظام النقل في المحطات المخصصة.

توفر المعالجة اليدوية قدرة أكبر على التكيف عندما يقوم خط الإنتاج بمعالجة المكونات ذات الأبعاد أو الأشكال أو متطلبات التعليق المختلفة.

يمكن تصميم الشماعات والتركيبات المناسبة وفقًا لهندسة المنتج لضمان النقل المستقر والوضع المناسب أثناء رش المسحوق والمعالجة.

تدفق عملية طلاء المسحوق

يتكون خط إنتاج مسحوق الطلاء النموذجي من المراحل الرئيسية التالية:

تحضير السطح ← المعالجة المسبقة ← التجفيف ← رش المسحوق ← المعالجة ← التبريد ← فحص الجودة

1. تحضير السطح

قبل المعالجة الكيميائية وتطبيق المسحوق، يجب تنظيف قطع العمل المعدنية بشكل صحيح.

الغرض من إعداد السطح هو إزالة الملوثات مثل:

• زيت

• شحم

• تراب

• الأوساخ

• معالجة المخلفات

• تلوث سطحي آخر

توفر الركيزة النظيفة أساسًا موثوقًا لعمليات المعالجة المسبقة والطلاء اللاحقة.

2. المعالجة المسبقة

بعد التنظيف الأولي، تخضع قطع العمل لعملية معالجة كيميائية مناسبة.

يتم اختيار العملية المحددة وفقًا للمادة الأساسية، وحالة السطح، وأداء التآكل المطلوب.

قد تشمل المراحل النموذجية ما يلي:

• إزالة الشحوم

• الشطف بالماء

• تكييف السطح

• الفوسفات أو علاج التحويل الآخر

• الشطف النهائي

تساعد المعالجة المسبقة المناسبة على تحسين التصاق الطلاء وتعزيز مقاومة التآكل لنظام الطلاء النهائي.

3. التجفيف

بعد المعالجة المسبقة، تتم إزالة الرطوبة المتبقية قبل رش المسحوق.

تمر قطع العمل عبر قسم التجفيف حيث يوفر التسخين المتحكم فيه سطحًا جافًا بدرجة كافية لتطبيق المسحوق الكهروستاتيكي.

يساعد التجفيف المناسب على منع عيوب الطلاء المرتبطة بالرطوبة ويساهم في الحصول على جودة نهائية متسقة.

4. تطبيق مسحوق كهرباء

تدخل قطع العمل المعدة إلى حجرة رش المسحوق.

يتم شحن جزيئات المسحوق كهروستاتيكي بواسطة مسدسات الرش وتنجذب إلى قطع العمل المعدنية المؤرضة، مما يشكل طبقة مسحوق متساوية على الأسطح المطلوبة.

تقوم البنادق الأوتوماتيكية بعملية الرش الرئيسية، في حين يمكن استخدام اللمسات اليدوية عندما تكون التغطية الإضافية ضرورية.

يوفر نظام الرش المدمج ما يلي:

• توزيع مسحوق ثابت

• سمك طلاء مستقر

• تطبيق فعال

• تحسين تغطية المكونات المعقدة

• التعامل المرن مع المنتجات المختلفة

5. علاج المسحوق

بعد تطبيق المسحوق، يتم نقل قطع العمل المطلية إلى فرن المعالجة.

في ظل ظروف التسخين الخاضعة للرقابة، يذوب طلاء المسحوق، ويتدفق، ويترابط كيميائيًا لتشكيل طبقة طلاء مستمرة ومتينة.

يتم تحديد معلمات المعالجة وفقًا لعوامل مثل:

• مواصفات المسحوق

• مادة الشغل

• سمك المعدن

• هندسة المنتج

• أداء الطلاء المطلوب

يعد المعالجة الصحيحة أمرًا ضروريًا لتحقيق المظهر المطلوب والخصائص الميكانيكية للطلاء النهائي.

6. التبريد

بعد مغادرة فرن المعالجة، تدخل المكونات المطلية إلى مرحلة التبريد.

يتم تبريد قطع العمل بشكل كافٍ لتثبيت الطلاء والسماح بالتعامل الآمن أثناء الفحص والتفريغ.

7. فحص الجودة

تخضع المكونات النهائية للفحص وفقًا لمواصفات الطلاء المطلوبة.

تشمل عناصر الفحص النموذجية ما يلي:

• سمك الطلاء

• المظهر السطحي

• طلاء التوحيد

• التصاق

• اللون واللمعان

• عيوب طلاء واضحة

يمكن للمنتجات المؤهلة بعد ذلك المضي قدمًا في عمليات التفريغ أو التجميع أو التعبئة والتغليف أو عمليات التصنيع اللاحقة.

تصميم خط طلاء مسحوق حسب الطلب

كل مشروع طلاء مسحوق له متطلبات مختلفة. لذلك تم تصميم خطوط الإنتاج لدينا وفقًا للمنتجات الفعلية للعميل، والإنتاج المطلوب، ومواصفات الطلاء، وظروف المصنع المتاحة.

تتضمن المعلومات المهمة لتطوير الاقتراح الفني ما يلي:

• مادة الشغل

• الحد الأقصى لأبعاد المنتج

• الحد الأقصى لوزن قطعة العمل

• القدرة الإنتاجية المطلوبة

• رسومات المنتج أو الصور الفوتوغرافية

• متطلبات المعالجة المسبقة

• طلاء متطلبات الأداء

• عدد الألوان وتكرار تغيير اللون

• تخطيط المصنع والمساحة المتاحة

• مصادر الطاقة المتوفرة

• مستوى الأتمتة المطلوبة

على أساس هذه المعلمات، يمكننا تطوير حل مخصص يغطي نظام المعالجة المسبقة، الطاقة والناقل الحر، كابينة الرش PVC، معدات تطبيق المسحوق، نظام المعالجة، والتخطيط العام لخط الإنتاج.

اتصل بنا وأخبرنا بمواصفات منتجك ومتطلبات الإنتاج للحصول على عرض أسعار وخط طلاء مسحوق مخصص.
