خط طلاء مسحوق أوتوماتيكي لخزائن الصفائح المعدنية يتميز بكابينة رش متينة وعمليات تجميع مساعدة

خط إنتاج طلاء المسحوق الأوتوماتيكي لمكونات خزائن الصلب الكربوني

حل طلاء عالي الكفاءة لتصنيع خزائن الصفائح المعدنية

تم تطوير خط إنتاج طلاء المسحوق الأوتوماتيكي هذا لمكونات خزائن الصلب الكربوني، بما في ذلك الخزائن الكهربائية، وأجسام خزائن التحكم، وألواح الأبواب، والهياكل الأخرى المصنوعة من الصفائح المعدنية. يدمج النظام عمليات تحضير السطح، والمناولة الآلية للمواد، وتطبيق مسحوق الكتروستاتيكي، والمعالجة الحرارية، وعمليات التجميع المساعدة لتحقيق أداء طلاء مستقر وإنتاج فعال.

تم بناء كابينة الرش من مادة PVC المتينة، مما يوفر مقاومة ممتازة للمواد الكيميائية وموثوقية تشغيل طويلة الأمد. يجمع نظام الطلاء بين الرش الكتروستاتيكي التلقائي وعمليات اللمس اليدوية، مما يضمن تغطية كاملة للمسحوق في المناطق المعقدة مثل الزوايا والحواف والأقسام الملحومة والهياكل الغائرة.

تكوين خط الإنتاج المتكامل

يشمل نظام الإنتاج أقسامًا وظيفية متعددة لتحسين عملية التصنيع الكاملة:

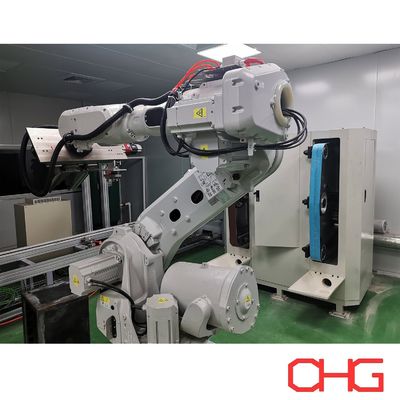

• نظام طحن اللحام الروبوتي

• محطات تشطيب الأسطح اليدوية

• عملية المعالجة الكيميائية المسبقة

• نظام التجفيف

• تطبيق ومعالجة المعجون اليدوية

• نظام رش المسحوق الأوتوماتيكي

• محطات لمس الطلاء اليدوية

• فرن معالجة المسحوق

• قسم التبريد

• نظام مساعدة التجميع

لضمان تدفق المواد بكفاءة، يعتمد الخط على تكوين نقل مزدوج:

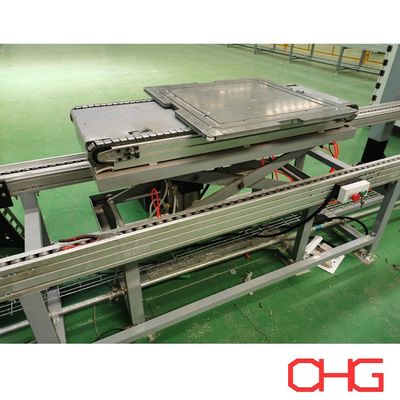

• ناقل أرضي من نوع الزلاجات للمعالجة المسبقة ونقل المكونات الثقيلة

• نظام ناقل علوي لطلاء المسحوق والمعالجة الحرارية وحركة الإنتاج المستمرة

يحسن هذا التصميم استقرار العملية مع السماح بالمناولة المرنة لهياكل الخزائن المختلفة.

تدفق عملية الإنتاج النموذجية

تحميل المناول

↓

طحن اللحام الروبوتي وتشطيب الأسطح اليدوي

↓

معالجة الأسطح بالفوسفات

↓

تجفيف الرطوبة (40-50 درجة مئوية)

↓

تطبيق المعجون اليدوي

↓

تجفيف المعجون

↓

صنفرة المعجون اليدوية

↓

تخزين مؤقت لقطع العمل

↓

نقل ميكانيكي

↓

إزالة الغبار الكتروستاتيكي

↓

رش المسحوق الأوتوماتيكي + لمس يدوي

↓

معالجة المسحوق (200 درجة مئوية، 18 دقيقة)

↓

تبريد بالهواء

↓

تركيب العجلات

↓

نقل بمساعدة AGV

الميزات الرئيسية

تطبيق مسحوق هجين تلقائي ويدوي

يضمن نظام الرش التلقائي توزيعًا مستقرًا للمسحوق وسمك طلاء متسقًا، بينما توفر عمليات اللمس اليدوية تغطية إضافية للأشكال المعقدة والمناطق التي تتطلب تشطيبًا مفصلاً.

نظام فعال لتحضير الأسطح

تعمل عمليات الطحن الروبوتية والتشطيب اليدوي على إزالة علامات اللحام وعيوب الأسطح والملوثات بفعالية، مما يحسن التصاق الطلاء وجودة المظهر النهائي.

ترتيب ناقل مرن

يوفر الجمع بين أنظمة النقل الأرضي والعلوي نقلًا محسنًا لمراحل الإنتاج المختلفة، ويدعم كلاً من هياكل الخزائن الثقيلة وعمليات الطلاء المستمرة.

أداء معالجة موثوق

يحافظ فرن المعالجة الحرارية على درجة حرارة تقارب 200 درجة مئوية لمدة 18 دقيقة، مما يسمح لمسحوق الطلاء بالذوبان والتدفق والتشابك الكيميائي بالكامل لتشكيل طبقة واقية متينة ذات أداء ميكانيكي ممتاز.

قدرة إنتاج قابلة للتكيف

يمكن تخصيص النظام وفقًا لـ:

• أبعاد ووزن الخزانة

• متطلبات سعة الإنتاج

• قيود تخطيط المصنع

• مستوى الأتمتة المطلوب

• معايير تشطيب الأسطح

عملية طلاء المسحوق

1. تحضير السطح

قبل الطلاء، تخضع مكونات الخزانة لعمليات طحن وتنظيف وإزالة الغبار للقضاء على بقايا اللحام والزيوت والملوثات السطحية. هذا يخلق أساسًا مناسبًا لالتصاق قوي للمسحوق.

2. المعالجة المسبقة

يتم تطبيق المعالجة الكيميائية المسبقة لتحسين مقاومة التآكل وتعزيز الترابط بين ركيزة الصلب الكربوني وطبقة طلاء المسحوق.

3. التجفيف

بعد المعالجة المسبقة، يتم تجفيف قطع العمل لإزالة الرطوبة المتبقية وضمان الظروف المثلى لتطبيق المسحوق الكتروستاتيكي.

4. طلاء المسحوق الكتروستاتيكي

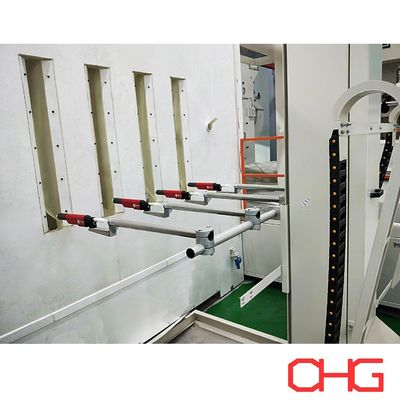

يتم رش جزيئات المسحوق المشحونة على قطع العمل المؤرضة باستخدام مسدسات رش آلية. يتم إجراء الطلاء اليدوي عند الضرورة لتحقيق تغطية كاملة للمناطق الصعبة.

5. معالجة المسحوق

تدخل المكونات المطلية إلى فرن المعالجة الحرارية، حيث تتسبب الحرارة في ذوبان جزيئات المسحوق وتشابكها كيميائيًا، لتشكيل طبقة طلاء مستمرة ومتينة ومقاومة للتآكل.

6. التبريد

بعد المعالجة الحرارية، يقوم التبريد المتحكم فيه بتثبيت سطح الطلاء وإعداد المكونات للتجميع أو المناولة الإضافية.

7. فحص الجودة

يتم فحص المنتجات النهائية لـ:

• سمك الطلاء

• مظهر السطح

• أداء الالتصاق

• اتساق الطلاء العام

ضمان أن المنتجات النهائية تلبي معايير الجودة المطلوبة.

نحن نقدم حلول خطوط إنتاج طلاء المسحوق المخصصة وفقًا لخصائص منتجك ومتطلبات الإنتاج وظروف المصنع. اتصل بنا للحصول على مقترح فني مخصص لمشروع طلاء خزائن الصلب الكربوني الخاص بك.
